保持式電磁鐵設計工作原理

保持式電磁鐵是由推拉電磁鐵的設計基礎上增加了永磁鐵，使其在斷電后具有保持力，鐵芯不會因為斷電后由于慣性移動。

分類

單保持式電磁鐵

雙保持式電磁鐵

設計原理

1.單保持式電磁鐵是把永磁鐵安裝在頂端，內部最下方安裝固定鐵芯，當保持力大于推力時，需借助彈簧或機構助力彈出。

2.雙保持式電磁鐵把永磁鐵安裝在中間部位，雙保持式電磁鐵中間有2個固定鐵芯。只要電磁鐵不通電，實現的推力斷電或拉力斷電都是由永磁鐵固定鐵芯保持不動。

3.以一組數據參考：拉力≥50g，保持力≥1000g，實際運行時產生的力量為≥1050克，大于保持力時在產生的拉力為最終拉力。所以電磁鐵產生的拉力不能低于或等于保持力。

工作原理

1.單保持電磁鐵，通電吸合鐵芯，斷電后由永磁鐵吸合鐵芯保持吸合狀態。反向通電線圈產生的磁極與永磁鐵的磁極相反，弱化永磁鐵的磁場使其磁吸力降低，再由彈簧助力彈出。（無彈簧設計一般由機構施加力量輔助彈出）。

2.雙保持電磁鐵正（極）通電產生拉力，斷電后保持住，固定在拉力的位置，反（極）通電上端產生拉力拉回鐵芯，斷電也是由永磁鐵固定鐵芯不動。彈簧是增加拉力值或機構產生拉力使其運作。

應用場景和特性

保持式電磁鐵一般是少頻次使用，無規則的情況下使用的一種元器件，這種可以用在一些門鎖、柜鎖、智能鎖上，或半自動設備上，需要人工去控制開關，再由電磁鐵精準控制來開啟。

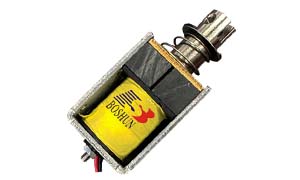

博順電磁鐵廠家生產的保持式電磁鐵主要以智能快充行業的充電槍、充電樁鎖。以及大型公共場所箱柜鎖的開關。
