定制0837款電磁鐵參數概述

0837電磁鐵是一款框架型推拉式電磁鐵，名稱的由來是軛鐵長度為37mm，鐵芯直徑為8mm。這款電磁鐵的設計簡易、滿足多數設計需求和結構行的需求。

從下圖曲線圖我們一起來分析0837款電磁鐵設計特點。

目錄

標準模具	行程力量曲線圖
運行模式	通電時間曲線圖
鐵芯	電流電阻曲線圖

---

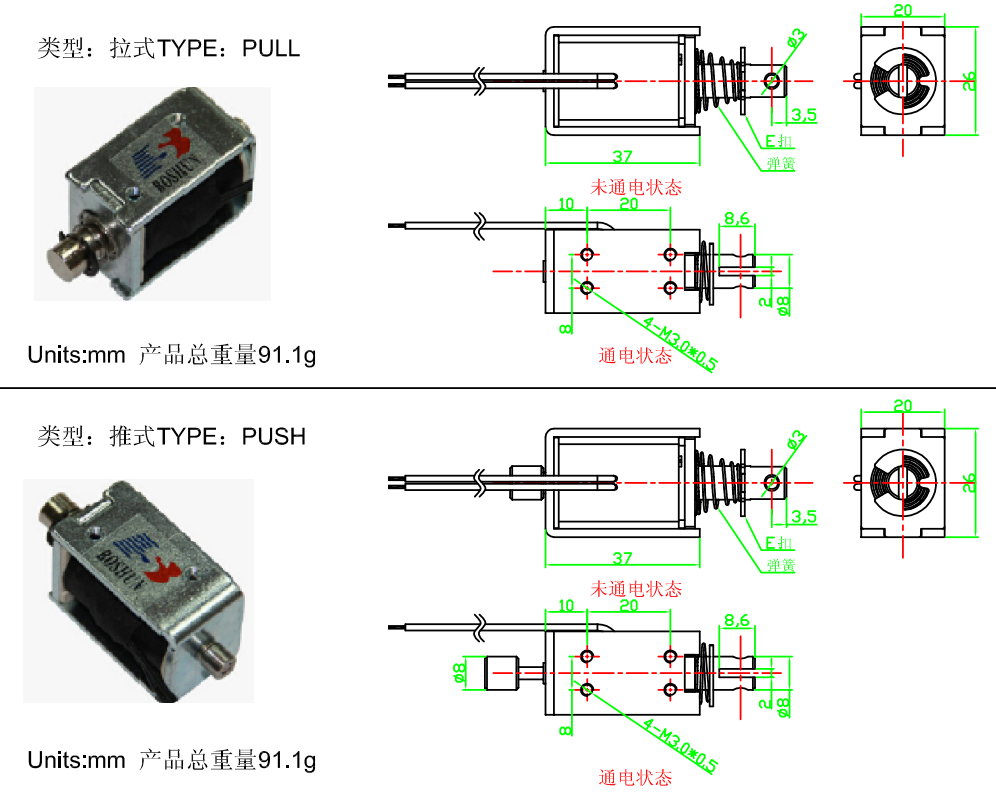

1.0837款電磁鐵是標準模具款：其中包括軛鐵、線軸、上蓋為標準尺寸。

①.軛鐵尺寸為37mmx26mmx20mm外形尺寸。

②.線軸標準件會影響到鐵芯的直徑，鐵芯直徑為8mm，長度根據設計需求而定。

③.上蓋與軛鐵相吻合，鉚合進去不超軛鐵本體的長寬高尺寸。

---

2.分為推式和拉式兩種運作模式

①.拉式機構或拉動物體固定在鐵芯前端進行推拉可參考通電與斷電狀態顯示。

②.推式比拉式多增加一個白鐵條（白鐵珠）通過白鐵條施加推力，白鐵珠起到限位的作用，防止鐵芯掉落。當然機構或拉動物體也可以固定在鐵芯前方，根據需求進行安裝固定。

---

3.鐵芯：提供常規現有模具槽位，其他類型的按需定制。

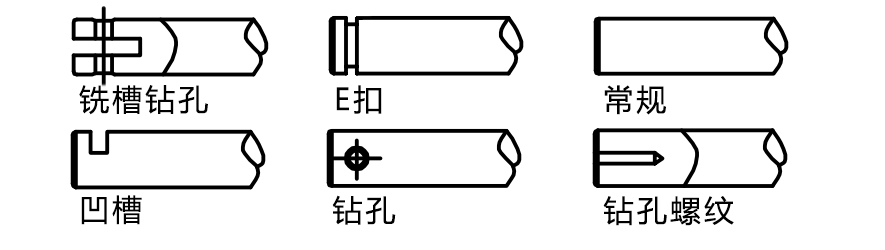

①.推式電磁鐵鐵芯常規可分為銑槽鉆孔、E扣、常規、凹槽、鉆孔、鉆孔螺紋等六種。

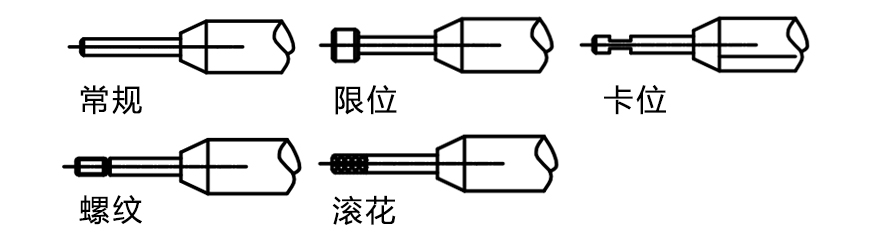

②.拉式電磁鐵鐵芯常規分為常規、限位、卡位、螺紋、滾花等。

---

4.行程力量曲線圖：工程師在固定模具（尺寸、線圈），改變鐵芯的長度、通電時長和功率的變量實測結果，參考此圖可具體明確是否符合自己的設計。

---

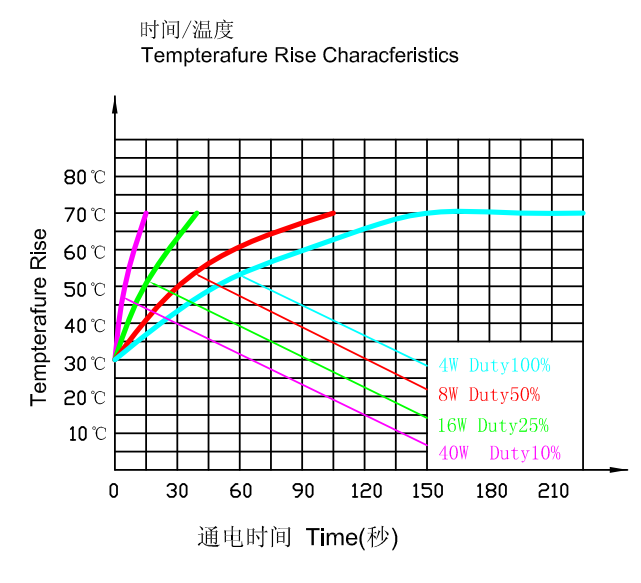

5.功率溫升曲線圖：工程在常溫30°C下給線圈長時間通電。根據不同功率得出溫升上限值，低于曲線圖通電時長線圈溫升可控不燒壞線圈

---

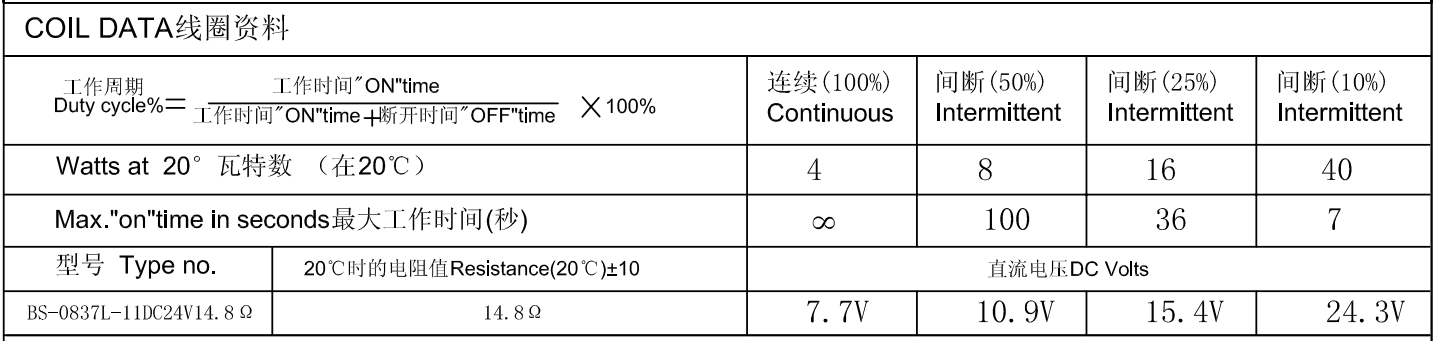

6.電阻電流曲線圖：電阻值為固定、測試最低啟動值達到相對應的通斷頻率參考（實測值）。

總結：0837款電磁鐵為市場通用型款式，上述舉列出尺寸結構運行圖、行程力量曲線圖、通電頻率以及功率溫升圖做以參考。實際設計情況需要與工程師對接確認。
