電磁鐵磁控管散熱處理

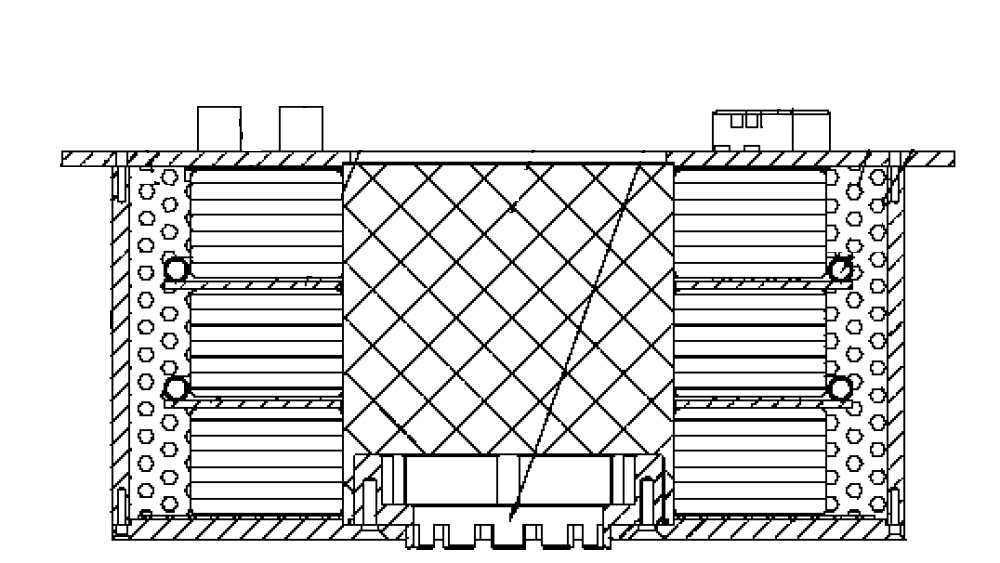

定制多中型號散熱電磁鐵，包括殼體組件，殼體組件內設置有立柱和至少一個環形線圈，環形線圈套設在立柱上，在立柱和殼體組件之間形成有散熱腔，散熱腔內填充有導熱灌封材料等設計滿足市場所需，其設計具備有以下優勢：

1.磁場強度穩定性設計

通過將環形線圈套設在殼體組件內的立柱上，形成電磁鐵結構，結構較簡單，并在殼體組件內填充導熱灌封材料，使導熱灌封材料包覆在環形線圈上，并填充在立柱和環形線圈之間，由于環形線圈與導熱灌封材料之間接觸面較寬，導熱灌封材料與殼體組件內壁接觸面也較寬，環形線圈工作產生的熱量通過多種介質之間的快速熱交換，散發至殼體組件外部，熱交換效率較高，使該結構的電磁鐵的散熱效果較好，避免電磁鐵散熱效果較差給磁控管甚至微波電源造成的不良影響，同時，由于導熱灌封材料填充在殼體組件內，不僅使環形線圈與立柱之間位置較固定，不易受外界振動而移動，還增加了電磁鐵的整體絕緣性能，不易受外界環境的影響，使電磁鐵提供強度穩定的磁場。

散熱裝置還包括若干個散熱板，在散熱板內設置有至少一條散熱通道，至少一個散熱板設置在立柱上，并與環形線圈相接觸。設置板狀結構的散熱板作為散熱裝置，結構較簡單，設置較方便，使該結構的電磁鐵制備較方便，同時，由于散熱板面積較大，與導熱灌封材料之間接觸面積較寬，進一步的加快導熱灌封材料與散熱板之間的熱交換速率，加快環形線圈的散熱，另外，可根據實際情況，將散熱板設置在立柱上，使得環形線圈直接與散熱板接觸，使環形線圈不僅與導熱灌封材料直接進行熱交換，還與散熱板直接進行熱交換，進一步提升環形線圈的散熱速率，避免環形線圈上的熱量積聚，同時，還可根據實際情況，設置多個散熱板，在每個散熱板上均設置環形線圈，改變電磁鐵提供磁場的強度，擴大該結構的電磁鐵的使用范圍，且由于每個環形線圈之間未接觸，使得每個環形線圈各自的散熱效果均較好，進一步保證該結構的電磁鐵提供強度穩定的磁場。

2.散熱功能設計

散熱腔內還設置有散熱裝置和散熱通道，散熱通道連接有循環裝置，循環裝置驅動散熱介質沿散熱通道流動，將散熱腔內熱量導流至殼體組件外。在散熱腔內設置散熱裝置，通過流動的散熱介質將散熱腔內熱量導流至殼體組件外，加速導熱灌封材料內的熱量的散發，使該結構的電磁鐵散熱速率較快，避免熱量積聚，同時，也增加了散熱腔內用于熱交換的介質的種類和數量，進一步使該結構的電磁鐵的散熱效果更好。

散熱裝置還包括若干根散熱管道，在散熱管道內設置有至少一條散熱通道，至少一根散熱管道環繞在環形線圈上，并與散熱板接觸。設置環繞環形線圈的散熱管道作為散熱裝置，進一步提高散熱效果，可根據實際情況，同時設置散熱板和散熱管道，最大程度的提高環形線圈的散熱速率，使電磁鐵的整體散熱效果較好。

立柱內還設置有至少一條散熱通道。在立柱內設置散熱通道，使散熱線圈從內外兩側進行熱交換，進一步加快散熱速率，提高整體散熱效果。

3.散熱材質設計

述導熱灌封材料為石英砂和/或?qū)峁喾饽z和/或三氧化二鋁陶瓷粉末。可根據實際情況，采用一種或多種導熱灌封材料填充在殼體組件內，使得電磁鐵散熱效果較好，適用范圍較廣。

散熱介質為液體或氣體。可根據實際情況，采用流動的液體或氣體經過散熱通道，帶走散熱裝置上熱量，進一步使電磁鐵整體散熱效果較好。

4.安裝結構設計

殼體組件底部可拆卸的設置有用于與外部設備連接的支撐機構。在殼體組件底部設置支撐機構，方便通過支撐機構將殼體組件安裝到電氣柜或其他使用場所，方便該結構的電磁鐵的使用。環形線圈電氣連接有至少兩個與外部設備連接的接線端口，接線端口設置在殼體組件外。在殼體組件外設置與環形線圈電氣連接的接線端口，使得電磁鐵使用時，直接將外部設置通過接線端口進行連接，不需要開啟殼體組件，形成模塊化結構，進一步方便該結構的電磁鐵的使用。

5.電磁鐵保護設計

散熱腔內還設置有檢測單元，檢測單元用于檢測散熱腔內的環境參數，檢測單元與監控設備通信連接。在散熱腔內設置檢測單元與外部監控設備連接，使得通過外部監控設備實時監控電磁鐵的工作情況，使電磁鐵的異常工作情況被及時發現，保證使用該電磁鐵的磁控管或微波電源的長時間穩定工作。檢測單元包括至少一個溫度傳感器和至少一個流量傳感器，流量傳感器可拆卸的設置在散熱通道內。設置溫度傳感器和流量傳感器，使得可根據散熱腔內的實際溫度情況，調整散熱介質的流動速度，進而控制電磁鐵的整體散熱效果，保證采用該結構的電磁鐵的磁控管或微波電源的長時間穩定工作。
