音頻設備調音臺的連接

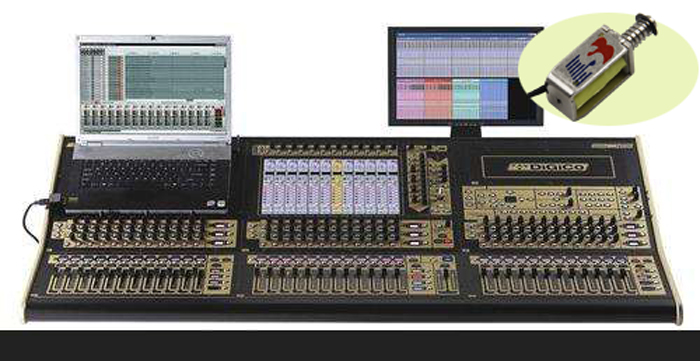

提到音頻設備電磁鐵的音響系統，我們當然首先會想到調音臺，調音臺，會有很多種形容法，最貼切的莫過于把調音臺比喻成一個音響系統的心臟了，這個心臟血液循環的如何，直接影響到整個系統的性能。形象來說調音臺就像一個大的水處理池，我們把多種音源信號像流水一樣輸入進這個大水池，然后在水池內對流入的各種水進行合理的處理，最后再從各種不同渠道流出去，整個過程就是這么簡單。因此對調音臺的連接無非也是：輸入和輸出兩大部分。
（一）、調音臺輸入部分的線路連接：
調音臺的輸入信號大體上分為低阻話筒信號輸入和高阻線路信號輸入兩種。其實我們可以把音頻設備電磁鐵的低阻和高阻的區分看成是水壓力或水流速度的不同。比如：高阻輸入的電平高，就好像水壓很大，水流較急，直接輸入到調音臺這個水池里就合適了，不用在中間加什么環節來調整水壓和水流速了；但低阻輸入的電平低，就好像水壓很低，水流很慢，直接輸入到調音臺這個水池里就不合適，我們就需要在大水池里加上一臺抽水機，把低阻的低水壓給它加大，讓水流速度加快！所以調音臺的低阻輸入通道線路里都內置了專門的電路放大器，把低電平放大到合適的電平。這樣用水的特點來形容低阻信號和高阻信號大家應該很好理解了。
只有分清高阻、低阻之后才可以選擇正確的線材進行相應的連接，大體上音頻設備電磁鐵的調音臺輸入插口基本可以分為3種：
1.TRS：高阻輸入部分通常要用6.35cm?TRS立體聲接頭作平衡輸入，盡量不要用6.35?TS單音(聲)接頭作非平衡輸入，而現在我們用的大部分音源播放設備如：CD、VCD、DVD、MD、MP3等以及大部分樂器的輸出信號通常都是高阻信號。
2.XLR：而低阻通常用XLR卡儂接頭作平衡輸入，現在大部分的有線話筒通常都要用低阻插口與調音臺連接。
3.RCA：如果有的調音臺帶有TAPE錄音輸入，那通常是采用RCA蓮花接頭進行連接。
音頻設備電磁鐵的調音臺信號輸入部分需要注意的問題：以上已經介紹了調音臺的輸入信號大體可分為低阻和高阻輸入，但如何準確界定某一路信號是屬于低阻還是高阻就需要靈活。比如按照標準，電子琴、電貝司、電吉他屬于高阻信號，要用6.35接插頭輸入到調音臺才可以，但有些地方從舞臺到調音臺之間的連接線太長，線組大，再加上燈光等系統干擾，讓這條信號線的本底噪音已經很大，即使不輸入任何音源信號，在音頻設備電磁鐵的調音臺上把這條線路所輸入通道的增益開大時都會有很大的本底噪音，就像上面形容的：這一條線就是一條河，線組這個河里的泥沙已經太多了，此時這條線路里雜音很多還是不可改變的，而且線路那邊的樂器音量已經開到最大而無法再增加了，也就是河里只能給你放那么深的水了，那怎么辦呢？如果用高阻信號輸入就等于河里的水沒有增加，水質不可以改變，音質當然也沒辦法改變；如果用卡儂插頭熊低阻插口輸入信號，河里的一點淺水就會經過低阻放大器的放大，這樣水深了，水質好了，音質也好了。
（二）調音臺輸出部分的線路連接：
選擇專業的調音臺的輸出部分有很多插口，而且各有分工，不想輸入部分雖然插口多卻相對簡單。因此連接輸出信號時要慎重，通常音頻設備電磁鐵的調音臺主要的輸出部分還是指總音量輸出、編組音量輸出、AUX輸出等，大體上調音臺輸出部分按功能分一般可分為6部分：
1.編組輸出：如果我們把低音音箱通過1-2編組來單獨控制音量，那么久只能從音頻設備電磁鐵的調音臺1-2編組對應的輸出插口輸出信號，編組輸出的輸出口大多數采用TRS立體聲插口作平衡輸出，當然也有的用卡儂插口。
2.主聲道輸出：L-R主聲道通常采用XLR卡農平衡輸出，有些小型調音臺也有用TRS立體插口代替的。
3.AUX輸出：調音臺中AUX輸出最常用時輸出給人聲效果器的，其次是用來給樂隊或者歌手提供監聽信號，當然也開以別的用途，如錄音、用作輔助音響信號等。AUX通常采用TRS立體聲插口輸出信號。
4.DRIECT直接輸出部分：比較專業的調音臺每個輸入通道里有一個Direct直接輸出插口，這個插口可以提供給另外的設備用來錄音，監聽等，音頻設備電磁鐵的調音臺的每個通道通常是采用TRS立體聲插口輸出信號。比如遺產演出電視臺需要直播，現場也要直播，假如有20路音源信號，那么我們可以把這20路音源信號先輸入到電視臺的調音臺里，然后再利用電視臺調音臺中的Direct直接輸出插口八折20路音源信號再輸入到現場演出的調音臺；當然現在為了安全都是先將這20路音源信號通過信號放大分配調整器調整、分配好后再分別送給電視臺調音臺、此案長彈出調音臺、備用應急調音臺、錄音調音臺或者其他設備等。
5.錄音輸出：一般的模擬錄音輸出信號插口都采用RCA蓮花接頭，如果是數字信號那可能采用光纖，火線等其他數字輸出方式。
6.INS插入插出插口：調音臺里的這種插口介于輸出和輸入之間，它采用TRS立體聲接頭進行連接，關于INS插出插出好多音響師可能還不會用，他可以將某周邊設備插入到調音臺某一輸入通道，編組通道或主（左右聲道）通道中，單獨對所插入通道的聲音信號進行處理，使用時用TRS大三芯立體聲接頭進行連接，方法是從TRS大三芯立體聲插頭頭端輸出信號，接到要插入的設備的輸入端，在從此設備的輸出端送出信號連接到TRS大三芯立體聲茶油的環端，然后再流入到音頻設備電磁鐵的調音臺里，比如我們可以利用此方法給調音臺1、2路話筒插入一臺均衡器，就等于把1、2路話筒這條水管截斷，加了一臺水處理器（均衡器），然后再輸入到調音臺，這樣調整銀色效果更好。
以上為調音臺的鏈接，不管是調音臺的輸入部分還是輸出部分，所使用的插口和信號鏈接方式基本上就是這幾種，不過連接時要注意正確無誤。
