為確保您所使用的螺線管式電磁鐵（包括我們通常所說的各式旋轉電磁鐵，推拉式電磁鐵，直動式電磁鐵，圓管式電磁鐵，門鎖電磁鐵，保持式電磁鐵，變壓器等）能可靠的工作和達到應有的壽命，我們在選用各種螺線管式電磁鐵時，應注意以下幾個方面：
1：螺線管式電磁鐵都是以直流電工作的，因此當工作電源為交流電時，請使用全波整流方式將交流電轉換為直流電。
2：通電率（或通電持續率），是用線圈通電時間和斷開時間的比率來表示
除通電率之外，有時還注出了每一次的最長通電時間的規定，這都是為防止線圈溫度過度上升，從而導致螺線管電磁鐵動作失誤或壽命的減短，因此務必請在低于規定的數值下使用。
3：線圈中通過的電流值和線圈的圈數的乘積算做安培的匝數。各種螺線管式電磁鐵的線圈數據中對應每個通電率周期都提供有參數值，螺線管式電磁鐵的機械輸出力的大小與其安培匝數成正比。

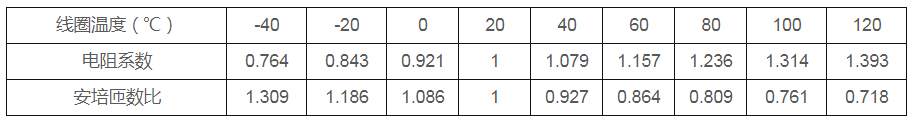

4：隨著線圈溫度的變化會引起螺線管電磁鐵總體性能的變化。當線圈接通電源施加上電壓后，線圈的溫度會逐漸上升，線圈的電阻也就隨之增加，通過線圈的電流會降低，從而，造成安培匝數的減少，螺線管電磁鐵的機械輸出功率也就變小。一般產品樣本或目錄上所列的線圈數據和特性數據，均以環境溫度20℃時為依據，線圈溫度和線圈電阻，安培匝數之間的關系如表1所示：
線圈溫升是按電器溫升檢測試驗標準檢測并以下列計算確定：
t:線圈溫升（℃） t1：初始環境溫度（℃） R1：線圈初始電阻(Ω) t2:最終環境溫度(℃) R2：線圈最終電阻 (Ω)
5：螺線管式電磁鐵是一種帶有高電感的電感負載，因此當通電電壓斷開時，控制用接點會產生電弧而被損壞，故應采取適當的接點保護措施。一般有兩種方法可供選擇，即二極管插入法或電容器插入法。當選用電容器插入法時，匹配的電阻值和電容器值應在具體使用電路上確認后決定其常數。
6：為了有效的控制線圈的溫度上升，使用螺線管式電磁鐵能在較大的安培匝數時也能正常使用，經常采用在螺線管電磁鐵安裝面上緊貼安裝散熱片的方法，幫助散熱。散熱片的大小可參照線圈數據表中推薦的尺寸，如果使用的散熱片比推薦規定的尺寸小，就應當在低于線圈數據表中所示的工作電壓的電壓下使用。

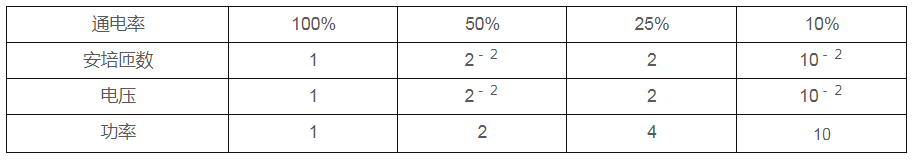

7：通電率與安培匝數之間的關系如表2：

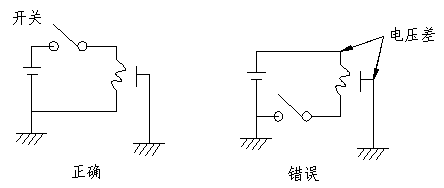

8：在高溫高濕的環境中，當螺線管式電磁鐵外殼接地使用時，有可能會因不同的接線方式在線圈與外殼之間形成電壓差，從而引起電蝕而使線圈出現斷線。因此應避免把電源的負極接地，和在負極側接開關使用。
9：常用單位的換算：
1N（牛頓）=0.102(kgf.公斤力)=102(gf.克力)
1kgf(公斤力)=9.807N(牛頓) 1Nm=10.197(kgf cm)
1Mpa=10.197(kgf cm2)
1kgf cm2=0.098(Mpa)

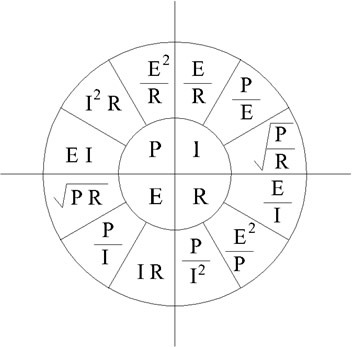

10:歐姆定律和電功率(參考)圖中：
